深圳如帆提供一系列波导负载，包括波导匹配负载，波导小尺寸负载，波导大功率负载等，波导尺寸WR19至WR650。
波导匹配负载
深圳如帆提供波导匹配负载系列产品，频率覆盖全波导带宽，具有坚固轻巧，低放气特性，电性能稳定，驻波小等特点，典型驻波1.02。
波导小尺寸负载，体积小巧，经济实用，驻波优于1.2。
波导中高功率负载
深圳如帆提供大功率波导负载，频率覆盖全波导带宽，采用坚固轻巧的6061铝散热体，具有反射小，性能稳定，抗脉冲等特点。
| P/N | Waveguide Size | Frequency Range | Average Power | VSWR Max | Flange Type | 加入询价单 |
|---|---|---|---|---|---|---|
| WT10A | WR10 | 75-110 GHz | 0.5 W | 1.05 | UG387/U | 加入询价单 |
| WT12A | WR12 | 60.5-91.9 GHz | 0.5 W | 1.05 | UG387/U | 加入询价单 |
| WT15A | WR15 | 50-70 GHz | 0.5 W | 1.05 | UG385/U | 加入询价单 |
| WT19A | WR19 | 39.2-59.6 GHz | 0.5 W | 1.05 | UG383/U-Mod | 加入询价单 |
| WT22A | WR22 | 32.9-50.1 GHz | 0.5 W | 1.05 | UG383/U | 加入询价单 |
| WT28A | WR28 | 26.3-40.0 GHz | 5 W | 1.05 | UBR320 | 加入询价单 |
|
WT28G |
WR28 | 26.3-40.0 GHz | 5 W | 1.05 | PBR320 | 加入询价单 |
| WT34A | WR34 | 21.7-33.0 GHz | 0.5 W | 1.05 | UBR260 | 加入询价单 |
| WT42A | WR42 | 17.6-26.7 GHz | 0.5 W | 1.05 | UBR220 | 加入询价单 |
| WT42G | WR42 | 17.6-26.7 GHz | 0.5 W | 1.05 | PBR220 | 加入询价单 |
| WT51A | WR51 | 14.5-22.0 GHz | 1 W | 1.05 | MIL3922/70 | 加入询价单 |
| WT51B | WR51 | 14.5-22.0 GHz | 1 W | 1.05 | UBR180 | 加入询价单 |
| WT62A | WR62 | 11.9-18.0 GHz | 1.5 W | 1.03 | UBR140 | 加入询价单 |
| WT75A | WR75 | 9.84-15.0 GHz | 2 W | 1.05 | UBR120 | 加入询价单 |
| WT90A | WR90 | 8.20-12.5 GHz | 4 W | 1.03 | UBR100 | 加入询价单 |
| WT112A | WR112 | 6.57-9.99 GHz | 4 W | 1.03 | UDR84 | 加入询价单 |
| WT112B | WR112 | 6.57-9.99 GHz | 4 W | 1.03 | UBR84 | 加入询价单 |
|
WT112G |
WR112 | 6.57-9.99 GHz | 2 W | 1.03 | PBR84 | 加入询价单 |
|
WT137A |
WR137 | 5.38-8.17 GHz | 6 W | 1.03 | UDR70 | 加入询价单 |
| WT159A | WR159 | 4.64-7.05 GHz | 7 W | 1.03 | UDR58 | 加入询价单 |
| WT187A | WR187 | 3.94-5.99 GHz | 8 W | 1.03 | UDR48 | 加入询价单 |
| WT229A | WR229 | 3.22-4.90 GHz | 10 W | 1.03 | UDR40 | 加入询价单 |
| WT284A | WR284 | 2.60-3.95 GHz | 10 W | 1.03 | UDR32 | 加入询价单 |

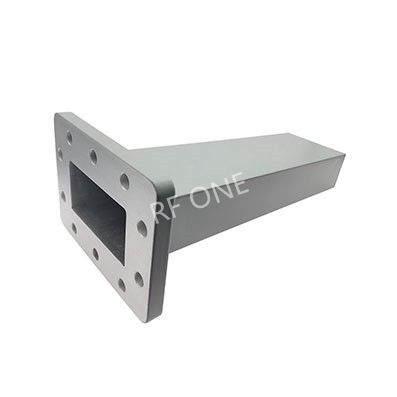

| WT340A | WR340 | 2.17-3.30 GHz | 12 W | 1.03 | UDR26 | 加入询价单 |
| WT430A | WR430 | 1.72-2.61 GHz | 15 W | 1.03 | UDR22 | 加入询价单 |
| WT510A | WR510 | 1.45-2.2 GHz | 25 W | 1.03 | UDR18 | 加入询价单 |
| WT650A | WR650 | 1.13-1.73 GHz | 25 W | 1.03 | UDR14 | 加入询价单 |
|
WT28S |
WR28 | 26.3-40.0 GHz | 15 W | 1.2 | UBR320 | 加入询价单 |
|

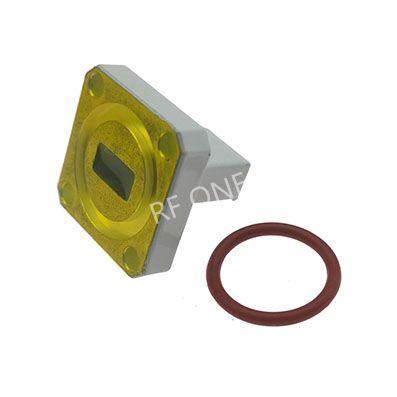

WT28SG |
WR28 | 26.3-40.0 GHz | 15 W | 1.2 | PBR320 | 加入询价单 |
|

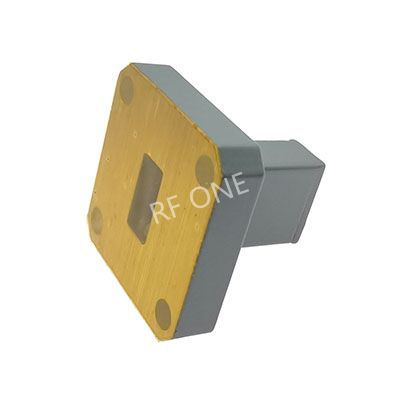

WT34S |
WR34 | 21.7-33.0 GHz | 15 W | 1.2 | UG1530/U | 加入询价单 |
|
WT34SG |
WR34 | 21.7-33.0 GHz | 15 W | 1.2 | UG1530/U-Mod | 加入询价单 |

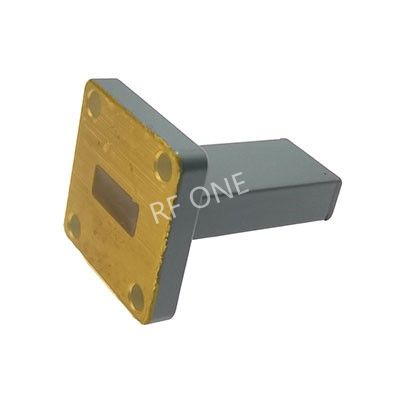

| WT42S | WR42 | 17.6-26.7 GHz | 15 W | 1.2 | UBR220 | 加入询价单 |

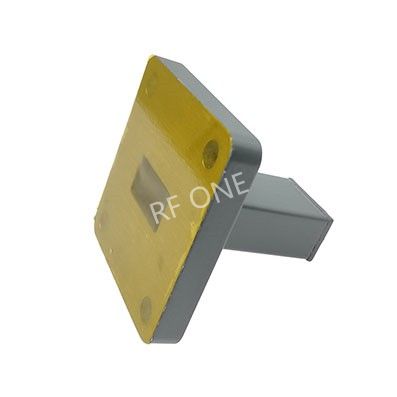

| WT51S | WR51 | 14.5-22.0 GHz | 20 W | 1.2 | MIL3922/70 | 加入询价单 |
| WT51SG | WR51 | 14.5-22.0 GHz | 20 W | 1.2 | PBR180 | 加入询价单 |
| WT51L | WR51 | 14.5-22.0 GHz | 20 W | 1.2 | UBR180 | 加入询价单 |

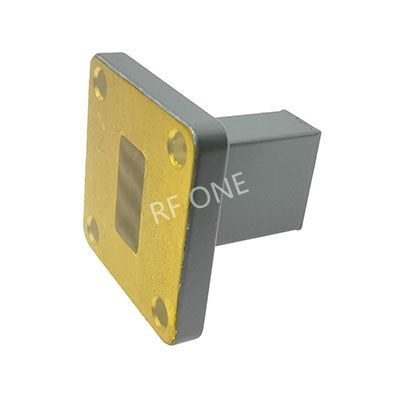

| WT62S | WR62 | 11.9-18.0 GHz | 20 W | 1.2 | UBR140 | 加入询价单 |
| WT75S | WR75 | 9.84-15.0 GHz | 20 W | 1.2 | UBR120 | 加入询价单 |
| WT90S | WR90 | 8.20-12.5 GHz | 20 W | 1.2 | UBR100 | 加入询价单 |
| WT112S | WR112 | 6.57-9.99 GHz | 30 W | 1.2 | UBR84 | 加入询价单 |

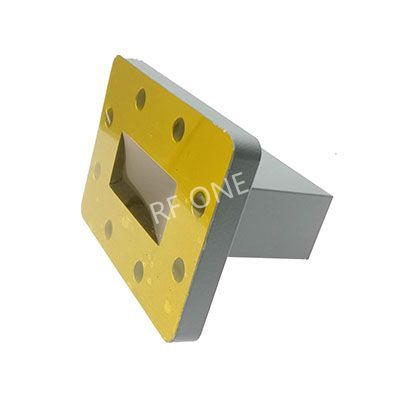

| WT137S | WR137 | 5.38-8.17 GHz | 30 W | 1.2 | UDR70 | 加入询价单 |
| WT229S | WR229 | 3.22-4.90 GHz | 30 W | 1.2 | UDR40 | 加入询价单 |
| WT19A50 | WR19 | 39.2-59.6 GHz | 50 W | 1.2 | UG383/U-Mod | 加入询价单 |
| WT22A50 | WR22 | 32.9-50.1 GHz | 50 W | 1.2 | UG383/U | 加入询价单 |
| WT22A300 | WR22 | 32.9-50.1 GHz | 300 W | 1.2 | UG383/U | 加入询价单 |
| WT28A50 | WR28 | 26.3-40.0 GHz | 50 W | 1.2 | UBR320 | 加入询价单 |
| WT28G50 | WR28 | 26.3-40.0 GHz | 50 W | 1.2 | PBR320 | 加入询价单 |
|
WT28A100 |
WR28 | 26.3-40.0 GHz | 100 W | 1.2 | UBR320 | 加入询价单 |
| WT28A250 | WR28 | 26.3-40.0 GHz | 250 W | 1.2 | UBR320 | 加入询价单 |
| WT28G250 | WR28 | 26.3-40.0 GHz | 250 W | 1.2 | PBR320 | 加入询价单 |
| WT28A600 | WR28 | 26.3-40.0 GHz | 600 W | 1.15 | UBR320 | 加入询价单 |
| WT28A1000 | WR28 | 26.3-40.0 GHz | 1000 W | 1.2 | UG599/U | 加入询价单 |
| WT28A2500 | WR28 | 26.3-40.0 GHz | 2500 W | 1.15 | UBR320 | 加入询价单 |
| WT34A100 | WR34 | 21.7-33.0 GHz | 100 W | 1.2 | UBR260 | 加入询价单 |
| WT34A1000 | WR34 | 21.7-33.0 GHz | 1000 W | 1.2 | UG1530/U | 加入询价单 |
| WT34A2500 | WR34 | 21.7-33.0 GHz | 2500 W | 1.15 | UBR260 | 加入询价单 |
| WT42A100 | WR42 | 17.6-26.7 GHz | 100 W | 1.2 | UBR220 | 加入询价单 |
| WT42A1000 | WR42 | 17.6-26.7 GHz | 1000 W | 1.2 | UBR220 | 加入询价单 |
| WT42A2500 | WR42 | 17.6-26.7 GHz | 2500 W | 1.15 | UBR220 | 加入询价单 |
| WT51A100 | WR51 | 14.5-22.0 GHz | 100 W | 1.2 | UBR180 | 加入询价单 |
| WT51A250 | WR51 | 14.5-22.0 GHz | 250 W | 1.2 | UBR180 | 加入询价单 |
| WT51A500 | WR51 | 14.5-22.0 GHz | 500 W | 1.2 | UBR180 | 加入询价单 |
| WT51B500 | WR51 | 14.5-22.0 GHz | 500 W | 1.2 | MIL3922/70 | 加入询价单 |
| WT51B2500 | WR51 | 14.5-22.0 GHz | 2500 W | 1.2 | MIL3922/70 | 加入询价单 |
|
WT62A100 |
WR62 | 12-18.0 GHz | 100 W | 1.15 | UBR140 | 加入询价单 |
| WT62A1000 | WR62 | 11.9-18.0 GHz | 1000 W | 1.2 | UBR140 | 加入询价单 |
| WT62A2500 | WR62 | 11.9-18.0 GHz | 2500 W | 1.2 | UBR140 | 加入询价单 |
| WT75A100 | WR75 | 9.84-15.0 GHz | 100 W | 1.2 | UBR120 | 加入询价单 |
| WT75G100 | WR75 | 9.84-15.0 GHz | 100 W | 1.1 | PBR120 | 加入询价单 |
| WT75A150 | WR75 | 9.84-15.0 GHz | 150 W | 1.2 | UBR120 | 加入询价单 |
| WT75A200 | WR75 | 9.84-15.0 GHz | 200 W | 1.2 | UBR120 | 加入询价单 |
| WT75A250 | WR75 | 9.84-15.0 GHz | 250 W | 1.2 | UBR120 | 加入询价单 |
| WT75A500 | WR75 | 9.84-15.0 GHz | 500 W | 1.2 | UBR120 | 加入询价单 |
| WT75A2500 | WR75 | 9.84-15.0 GHz | 2500 W | 1.2 | UBR120 | 加入询价单 |
| WT90A100 | WR90 | 8.20-12.5 GHz | 100 W | 1.2 | UBR100 | 加入询价单 |
| WT90A500 | WR90 | 8.20-12.4 GHz | 500 W | 1.15 | UBR100 | 加入询价单 |
| WT90A750 | WR90 | 8.20-12.5 GHz | 750 W | 1.2 | UBR100 | 加入询价单 |
| WT90A1000 | WR90 | 8.20-12.4 GHz | 1000 W | 1.2 | UBR100 | 加入询价单 |
| WT90A2500 | WR90 | 8.20-12.5 GHz | 2500 W | 1.2 | UBR100 | 加入询价单 |
| WT112A150 | WR112 | 6.57-9.99 GHz | 150 W | 1.2 | UDR84 | 加入询价单 |
| WT112A2500 | WR112 | 6.57-9.99 GHz | 2500 W | 1.2 | UDR84 | 加入询价单 |
| WT112A600 | WR112 | 6.57-9.99 GHz | 600 W | 1.2 | UDR84 | 加入询价单 |
| WT112A1000 | WR112 | 6.57-9.99 GHz | 1000 W | 1.2 | UDR84 | 加入询价单 |
| WT137A150 | WR137 | 5.38-8.17 GHz | 150 W | 1.2 | UDR70 | 加入询价单 |
| WT137A200 | WR137 | 5.38-8.17 GHz | 200 W | 1.2 | UDR70 | 加入询价单 |
| WT137A250 | WR137 | 5.38-8.17 GHz | 250 W | 1.2 | UDR70 | 加入询价单 |
| WT137A500 | WR137 | 5.38-8.17 GHz | 500 W | 1.2 | UDR70 | 加入询价单 |
| WT137G500 | WR137 | 5.38-8.17 GHz | 500 W | 1.2 | PDR70 | 加入询价单 |
| WT137A2500 | WR137 | 5.38-8.17 GHz | 2500 W | 1.2 | UDR70 | 加入询价单 |
| WT159A300 | WR159 | 4.64-7.05 GHz | 300 W | 1.2 | UDR58 | 加入询价单 |
| WT159A1000 | WR159 | 4.64-7.05 GHz | 1000 W | 1.2 | UDR58 | 加入询价单 |
| WT159A2500 | WR159 | 4.64-7.05 GHz | 2500 W | 1.2 | UDR58 | 加入询价单 |
| WT187A300 | WR187 | 3.94-5.99 GHz | 500 W | 1.2 | UDR48 | 加入询价单 |
| WT187A2500 | WR187 | 3.94-5.99 GHz | 2500 W | 1.2 | UDR48 | 加入询价单 |
| WT229A300 | WR229 | 3.22-4.90 GHz | 300 W | 1.2 | UDR40 | 加入询价单 |
| WT229A2500 | WR229 | 3.22-4.90 GHz | 2500 W | 1.2 | UDR40 | 加入询价单 |
|
WT284A200 |
WR284 | 2.60-3.95 GHz | 200 W | 1.2 | UDR32 | 加入询价单 |
| WT284A500 | WR284 | 2.60-3.95 GHz | 500 W | 1.2 | UDR32 | 加入询价单 |
| WT284A2500 | WR284 | 2.60-3.95 GHz | 2500 W | 1.2 | UDR32 | 加入询价单 |
| WT284A5000 | WR284 | 2.60-3.95 GHz | 5000 W | 1.2 | UDR32 | 加入询价单 |
| WT340A500 | WR340 | 2.17-3.30 GHz | 500 W | 1.2 | UDR26 | 加入询价单 |
| WT340A1000 | WR340 | 2.17-3.30 GHz | 1000 W | 1.2 | UDR26 | 加入询价单 |
| WT340A2000 | WR340 | 2.17-3.30 GHz | 2000 W | 1.2 | UDR26 | 加入询价单 |
| WT430A500 | WR430 | 1.72-2.61 GHz | 500 W | 1.2 | UDR22 | 加入询价单 |
| WT430A1000 | WR430 | 1.72-2.61 GHz | 1000 W | 1.2 | UDR22 | 加入询价单 |
| WT250A2000 | WRD250 | 2.6-7.8 GHz | 2000 W | 1.25 | FPWRD250 | 加入询价单 |
| WT350A1000 | WRD350 | 3.5-8.2 GHz | 1000 W | 1.25 | FPWRD350 | 加入询价单 |
| WT750A800 | WRD750 | 7.5-18 GHz | 800 W | 1.25 | FPWRD750 | 加入询价单 |
