标准增益喇叭天线

数量： 65

深圳如帆提供一系列高质量标准增益喇叭天线，覆盖波导尺寸WR10至WR284，工作频率2.6至110GHz。这些标准增益喇叭天线是线性极化的，具有高增益，低驻波，外观轻巧等特点，广泛应用于EMI检测，天线增益和方向图测量及其其它应用领域。我们的标准增益喇叭天线，典型增益值为10dB、15dB、20dB和25dB, 其他增益值和喇叭天线尺寸可以根据您的要求进行设计。

深圳如帆的标准增益喇叭天线可选可选输入/输出接口形式：波导型，同轴型。

波导型标准增益喇叭天线

输入/输出口为波导口，可以承受较大功率，要求对接设备或者器件也为波导接口，并具有相同波导型号的法兰。

同轴型标准增益喇叭天线

输入/输出口为同轴接口，承受的功率由对应的同轴接头决定，与具有相反极性的同轴接头互连。

筛选

Series

Waveguide Standard Gain Horn Antennas

Standard Gain Horn Antennas with Coax Adapter

Waveguide Size

WR10

WR75

WR229

WR187

WR159

WR137

WR112

WR90

WR62

WR12

WR51

WR42

WR34

WR28

WR22

WR19

WR15

WR284

Frequency Range

2.6-3.95 GHz

3.22-4.9 GHz

3.94-5.99 GHz

4.64-7.05 GHz

5.38-8.17 GHz

6.57-9.99 GHz

8.2-12.5 GHz

9.84-15 GHz

11.9-18 GHz

14.5-22 GHz

17.6-26.7 GHz

21.7-33 GHz

26.3-40 GHz

32.9-50.1 GHz

39.2-59.6 GHz

49.8-70 GHz

49.8-75.8 GHz

60.5-91.9 GHz

73.8-110 GHz

Gain

10 dBi

15 dBi

20 dBi

25 dBi

重置筛选

导出表格

提交

RH10-1-15

15dB增益, 73.8-110 GHz, WR10标准增益喇叭天线, 1.0mm母头接口

规格书

P/N	Waveguide Size	Frequency Range	Gain	VSWR Max	Flange	RF Port	加入询价单
RH10-1-15	WR10	73.8-110 GHz	15 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH10-1-20	WR10	73.8-110 GHz	20 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH10-1-25	WR10	73.8-110 GHz	25 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH12-1-10	WR12	60.5-91.9 GHz	10 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH12-1-15	WR12	60.5-91.9 GHz	15 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH12-1-20	WR12	60.5-91.9 GHz	20 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH12-1-25	WR12	60.5-91.9 GHz	25 dBi	1.5	UG387/U-Mod	1.0mm Female	加入询价单
RH15-185-10	WR15	49.8-70 GHz	10 dBi	1.5	UG385/U	1.85mm Female	加入询价单
RH15-185-15	WR15	49.8-70 GHz	15 dBi	1.5	UG385/U	1.85mm Female	加入询价单
RH15-185-20	WR15	49.8-70 GHz	20 dBi	1.5	UG385/U	1.85mm Female	加入询价单
RH15-185-25	WR15	49.8-70 GHz	25 dBi	1.5	UG385/U	1.85mm Female	加入询价单
RH19-185-10	WR19	39.2-59.6 GHz	10 dBi	1.4	UG383/U-Mod	1.85mm Female	加入询价单
RH19-185-15	WR19	39.2-59.6 GHz	15 dBi	1.3	UG383/U-Mod	1.85mm Female	加入询价单
RH19-185-20	WR19	39.2-59.6 GHz	20 dBi	1.3	UG383/U-Mod	1.85mm Female	加入询价单
RH19-185-25	WR19	39.2-59.6 GHz	25 dBi	1.3	UG383/U-Mod	1.85mm Female	加入询价单

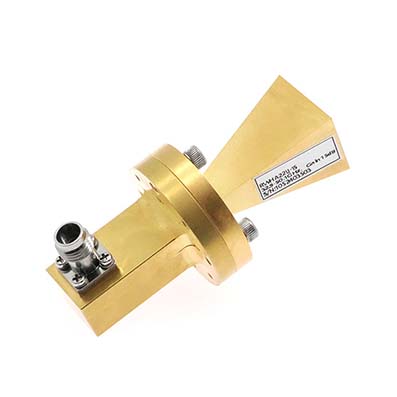

RH22-24-10	WR22	32.9-50.1 GHz	10 dBi	1.4	UG383/U	2.4mm Female	加入询价单
RH22-24-15	WR22	32.9-50.1 GHz	15 dBi	1.3	UG383/U	2.4mm Female	加入询价单
RH22-24-20	WR22	32.9-50.1 GHz	20 dBi	1.3	UG383/U	2.4mm Female	加入询价单
RH22-24-25	WR22	32.9-50.1 GHz	25 dBi	1.3	UG383/U	2.4mm Female	加入询价单

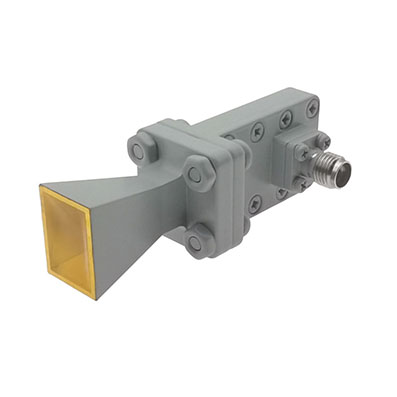

RH28-292-10	WR28	26.3-40 GHz	10 dBi	1.4	UBR320	2.92mm Female	加入询价单
RH28-292-15	WR28	26.3-40 GHz	15 dBi	1.3	UBR320	2.92mm Female	加入询价单
RH28-292-20	WR28	26.3-40 GHz	20 dBi	1.3	UBR320	2.92mm Female	加入询价单
RH28-292-25	WR28	26.3-40 GHz	25 dBi	1.3	UBR320	2.92mm Female	加入询价单
RH34-292-10	WR34	21.7-33 GHz	10 dBi	1.4	UBR260	2.92mm Female	加入询价单
RH34-292-15	WR34	21.7-33 GHz	15 dBi	1.3	UBR260	2.92mm Female	加入询价单
RH34-292-20	WR34	21.7-33 GHz	20 dBi	1.3	UBR260	2.92mm Female	加入询价单
RH34-292-25	WR34	21.7-33 GHz	25 dBi	1.3	UBR260	2.92mm Female	加入询价单
RH42-292-10	WR42	17.6-26.7 GHz	10 dBi	1.4	UBR220	2.92mm Female	加入询价单
RH42-292-15	WR42	17.6-26.7 GHz	15 dBi	1.3	UBR220	2.92mm Female	加入询价单
RH42-292-20	WR42	17.6-26.7 GHz	20 dBi	1.3	UBR220	2.92mm Female	加入询价单
RH42-292-25	WR42	17.6-26.7 GHz	25 dBi	1.3	UBR220	2.92mm Female	加入询价单
RH51-SMA-10	WR51	14.5-22 GHz	10 dBi	1.4	UBR180	SMA Female	加入询价单
RH51-SMA-15	WR51	14.5-22 GHz	15 dBi	1.3	UBR180	SMA Female	加入询价单
RH51-SMA-20	WR51	14.5-22 GHz	20 dBi	1.3	UBR180	SMA Female	加入询价单
RH51-SMA-25	WR51	14.5-22 GHz	25 dBi	1.3	UBR180	SMA Female	加入询价单
RH62-SMA-10	WR62	11.9-18 GHz	10 dBi	1.4	UBR140	SMA Female	加入询价单
RH62-SMA-15	WR62	11.9-18 GHz	15 dBi	1.4	UBR140	SMA Female	加入询价单
RH62-SMA-20	WR62	11.9-18 GHz	20 dBi	1.4	UBR140	SMA Female	加入询价单
RH62-SMA-25	WR62	11.9-18 GHz	25 dBi	1.4	UBR140	SMA Female	加入询价单
RH75-SMA-10	WR75	9.84-15 GHz	10 dBi	1.3	UBR120	SMA Female	加入询价单
