射频电缆组件应用注意事项
简介
在当今的互联世界中，对高效通信和准确数据传输的需求至关重要。在 RF（射频）技术领域尤其如此，其中射频电缆组件在确保各行业信号完整性方面发挥着关键作用。从电信到医疗保健，从航空航天到汽车，射频电缆组件是不可或缺的工具。在本文中，我们将探讨工程师和技术人员在将射频电缆组件用于不同应用时必须考虑的关键因素。
了解射频电缆组件
射频电缆组件经常被忽视，但非常重要，它是在组件之间传输射频信号的导管。这些电缆组件对于保持信号质量、最大限度地减少损耗和优化整体系统性能至关重要。它们有多种类型，每种类型都针对特定应用量身定制，做出正确的选择至关重要。
射频和微波电缆组件有多种类型，手工成型电缆、半刚性电缆和柔性电缆是最常见的类型。
半柔电缆结合了传统同轴电缆的灵活性和半刚性电缆的稳定性。它们的设计可以轻松地用手弯曲和塑形，同时保持一致的信号完整性。这些电缆用于原型设计、研究和开发。
半刚电缆具有坚固的外导体，提供增强的屏蔽和稳定性。它们通常用于高频和高功率应用，包括雷达系统、航空航天和军事设备
柔性电缆，易于安装，非常适合需要频繁移动或重新配置的应用，例如机器人、自动化和测试设置。
选择射频电缆组件时要考虑的因素
选择射频电缆组件时，需要考虑多个因素，包括频率范围、电缆衰减、连接器类型和环境要求等。使用不合适的电缆可能会导致信号衰减、测量不准确以及系统性能受损。
射频电缆组件工作的频率范围是一个关键的考虑因素。不同的应用需要不同的频率范围，选择能够处理预期频率范围的电缆至关重要。电缆衰减以分贝 (dB) 为单位测量，随着频率的增加而增加。工程师必须仔细评估可接受的衰减水平并选择具有适当衰减等级的电缆。

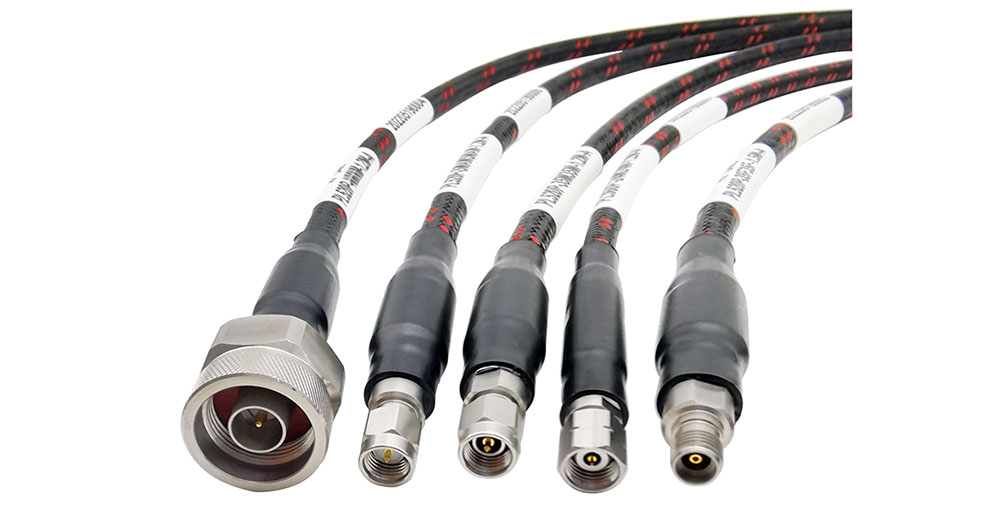

同轴电缆组件的两端均配备有连接器，用于与设备建立连接。选择兼容的连接器对于确保正确的信号传输至关重要。常见的连接器类型包括 SMA、BNC、N 型和 TNC 连接器，每种连接器根据应用要求提供独特的优势。
屏蔽在保护射频信号免受外部干扰方面起着至关重要的作用。根据应用环境，例如高电磁干扰 (EMI) 区域，选择具有坚固屏蔽的电缆至关重要。还应考虑温度和湿度等环境因素，以确保电缆的使用寿命。
电缆和连接组件之间的阻抗匹配对于最佳信号传输至关重要。高电压驻波比 (VSWR) 表明阻抗匹配不良并导致信号反射。工程师应努力将 VSWR 降至最低，以实现准确测量。
在需要电缆移动或在狭窄角落布线的应用中，灵活性和弯曲半径变得至关重要。弯曲半径较小的柔性电缆可以承受频繁的弯曲，而不会影响信号完整性。
考虑应用环境的温度范围和接触化学品的情况。某些应用（例如航空航天或工业环境）可能需要具有耐高温或化学保护的电缆以确保使用寿命。
电缆处理和安装最佳实践
安装过程中，应仔细规划电缆布线和弯曲，以避免可能导致信号失真的急剧弯曲和扭结。正确的电缆管理可确保信号传输的一致性。
扭曲或扭结电缆可能会导致阻抗变化和信号中断。应小心处理和安装电缆，不要施加过大的压力，以保持信号完整性。
使用电缆夹或扎带等应力消除技术可以防止连接器和电缆接头上的张力过大。应力消除可确保电缆保持牢固连接并最大限度地降低信号中断的风险。
射频电缆组件的维护和使用寿命
定期检查和测试射频电缆组件对于检测任何磨损、损坏或信号衰减的迹象至关重要。日常维护可确保测量准确并防止意外故障。
正确的清洁技术（例如使用不起毛的抹布和温和的清洁溶液）有助于保持连接器的性能。定期清洁可防止污染和氧化，从而影响信号质量。
不使用时，射频电缆组件应妥善存放，以防止弯曲、扭曲或挤压。遵循推荐的存储指南可以延长电缆的使用寿命并确保一致的性能。
射频和微波电缆组件是无缝射频信号传输的无名英雄。通过仔细考虑电缆类型、频率范围、连接器和环境条件等因素，工程师和技术人员可以优化射频测试设置，以实现准确的测量和可靠的性能。正确的电缆选择、正确的处理和日常维护对于在各种应用中充分发挥射频电缆组件的潜力至关重要。随着技术不断进步，及时了解新兴趋势和最佳实践将使专业人士能够做出明智的决策，推动创新，并为更加互联的未来铺平道路。
深圳如帆提供频率高达 110 GHz 的全系列高性能微波柔性电缆组件，在电缆尺寸、灵活性、损耗和经济性方面提供多种选择。得益于二十多年的电缆和连接器设计和制造经验，我们提供高可靠的电缆组件，广泛应用于测试测量、高频互连、5G系统以及国防、海军等恶劣环境。组件均在内部生产，每个电缆组件都经过插入损耗、VSWR 测试，并附带单独的测试图。
