如何选择合适的固定衰减器
固定衰减器在需要调整信号电平的各种应用中起着至关重要的作用。衰减器是一种电子设备，可以降低信号的幅度而不引起失真。固定衰减器旨在提供一定量的衰减，通常与其他设备结合使用以实现特定的信号电平。
在本文中，我们将讨论如何为您的应用选择合适的固定衰减器。我们将介绍什么是固定衰减器、其工作原理以及选择合适的衰减器需要考虑的因素等。
什么是固定衰减器?
顾名思义，固定衰减器具有固定的衰减水平，这意味着它们将信号水平降低特定量，例如 10dB。它们最常用于射频通信系统中的信号电平匹配。
深圳如帆同轴固定衰减器
衰减器工作原理?
固定衰减器通过以热的形式耗散一部分信号能量来工作。固定衰减器本质上是一个电阻网络，在输入和输出端口之间提供固定损耗。当信号施加到输入端口时，它通过衰减器的电阻网络，衰减器降低信号的幅度，然后将其传输到输出端口。

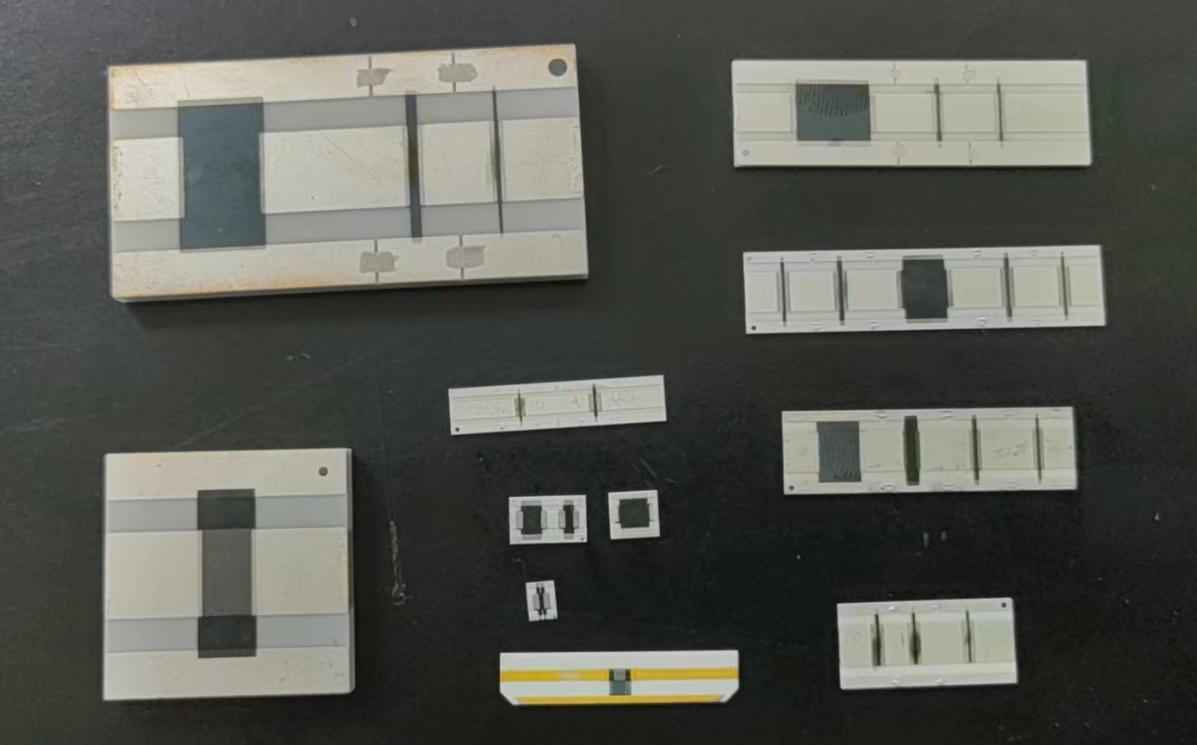

衰减器芯片
选择固定衰减器时要考虑的因素
选择固定衰减器时，需要考虑几个因素，包括衰减值、频率范围、功率处理能力和连接器类型等。
1.频率范围
频率范围是衰减器可以有效工作的频率范围。选择频率范围覆盖信号频率的衰减器很重要。如果衰减器的频率范围太窄，可能无法有效工作，导致信号失真或丢失。

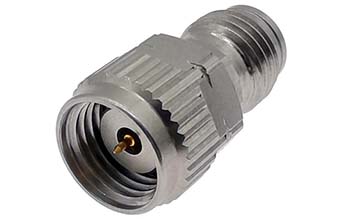

深圳如帆1.85mm衰减器，频率范围DC-67GHz
2.衰减值
衰减值是衰减器将降低的信号功率量。它以分贝 (dB) 为单位进行测量。固定衰减器最常见的衰减值为 3 dB、6 dB、10 dB、20 dB 和 30 dB。您选择的衰减值将取决于您应用的具体需求。

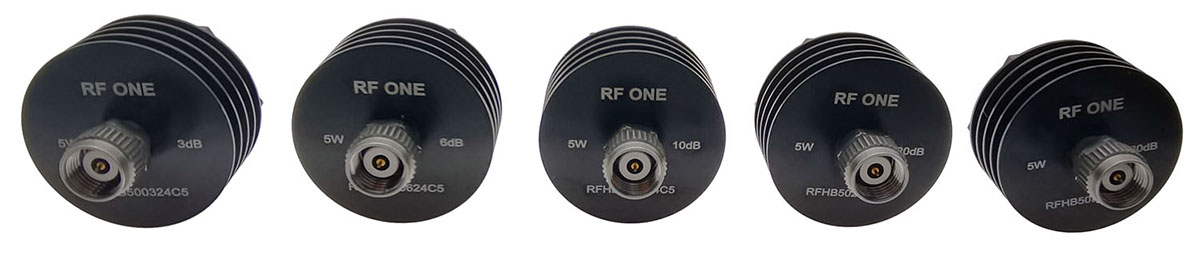

深圳如帆5 瓦 2.4 毫米衰减器，3dB、6dB、10dB、20dB、30dB
3.衰减精度
衰减精度是测量衰减与理想衰减之间的差异。衰减器在整个频率范围内的衰减不是常数，而是随频率变化。深圳如帆衰减器的衰减精度达到行业领先水平。例如，下图显示了 深圳如帆 2.4mm 2 瓦 20dB 衰减器的典型衰减精度性能。

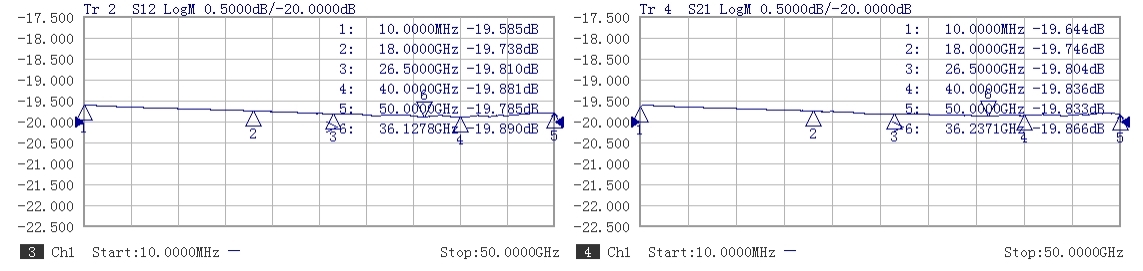

深圳如帆 2.4mm 2 瓦 20dB 衰减器的典型衰减精度
4.驻波比
衰减器通常用于将信号幅度降低到可测量的水平或保护测量仪器免受损坏。衰减器还用于通过改善回波损耗和有效降低相邻组件看到的 VSWR 来改善组件之间的匹配。所以VSWR无疑是衰减器的关键参数之一。

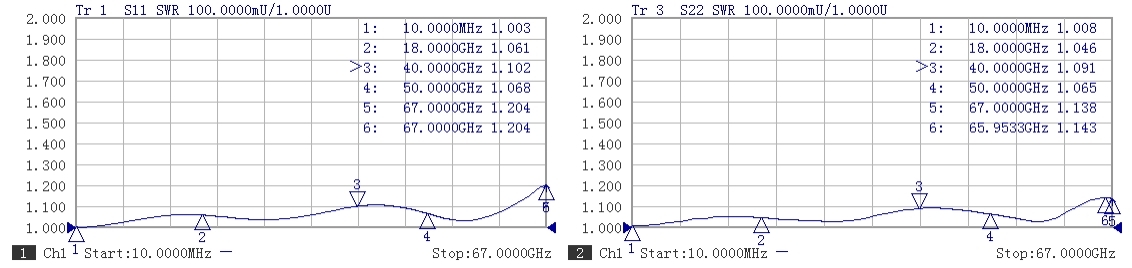

深圳如帆 1.85mm 2 瓦衰减器的典型驻波
5. 功率处理能力
功率处理能力是可以添加到衰减器输入端而不会损坏或失真的最大功率量。在最佳实践中，建议选择功率处理能力高于所需功率的功率。如果应用需要处理高功率，尤其是在炎热环境中，最好使用散热性能更好的衰减器。

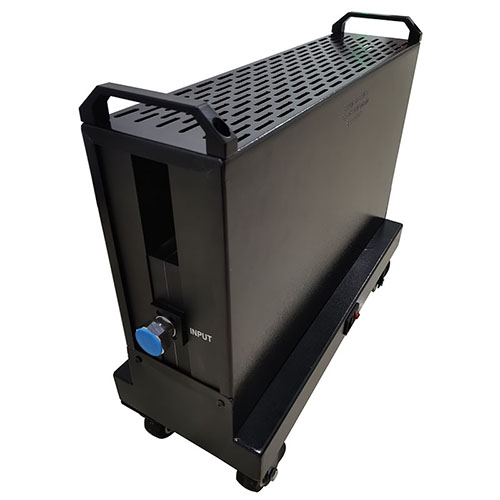

深圳如帆2000 瓦大功率衰减器
6. 低无源互调（PIM）
在射频通信系统中，低无源互调 (PIM) 对于保持可靠和高质量的信号强度至关重要。深圳如帆一直致力于不断设计和开发创新解决方案，以实现低互调衰减器更好的 PIM 效果和更宽的工作频段。我们提供一系列高性能低互调衰减器，三阶互调值可选160dBc，140dBc，110dBc等，平均功率25瓦至400瓦，具有N型、4.3-10、DIN7/16等多种连接器可选，用以满足不同的预算和应用。

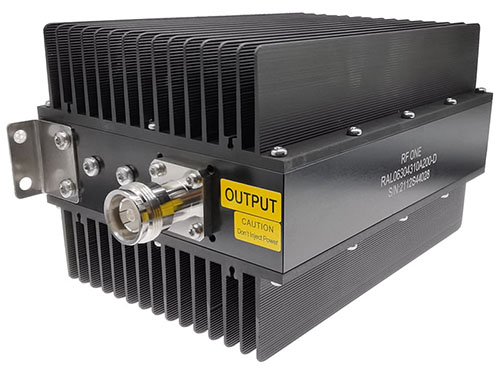

深圳如帆低无源互调衰减器
综述
在许多需要调整信号电平的电子系统中，固定衰减器是必不可少的组件。选择固定衰减器时，重要的是要考虑衰减值、频率范围、功率处理能力和连接器类型等因素。通过了解这些因素，您可以根据您的特定需求选择合适的衰减器，确保系统的最佳性能。
自 2002 年以来，深圳如帆一直致力于射频衰减器的设计和制造。我们提供各种频率范围从DC到 110 GHz 的射频固定衰减器，功率处理能力最高可达 2,000 瓦。我们的同轴衰减器系列提供 1.0mm、1.85mm、2.2-5、2.4mm、2.92mm、SMA、SMP、N 型、TNC、BNC、7/16 DIN、4.3-10 和 QMA 连接器。 如果您对射频衰减器有任何需求，请访问 www.rfone.com.cn或者联系sales@rfone.cn。
