如何选择合适的射频隔直器
在不断发展的电子世界中，有无数组件协同工作以确保电子设备的最佳性能。其中一个组件是射频隔直器，它在射频 (RF) 应用中的信号传输中起着至关重要的作用。在本文中，我们将深入探讨什么是射频隔直器、它的工作原理，以及最重要的是，如何根据您的特定需求选择合适的射频隔直器。

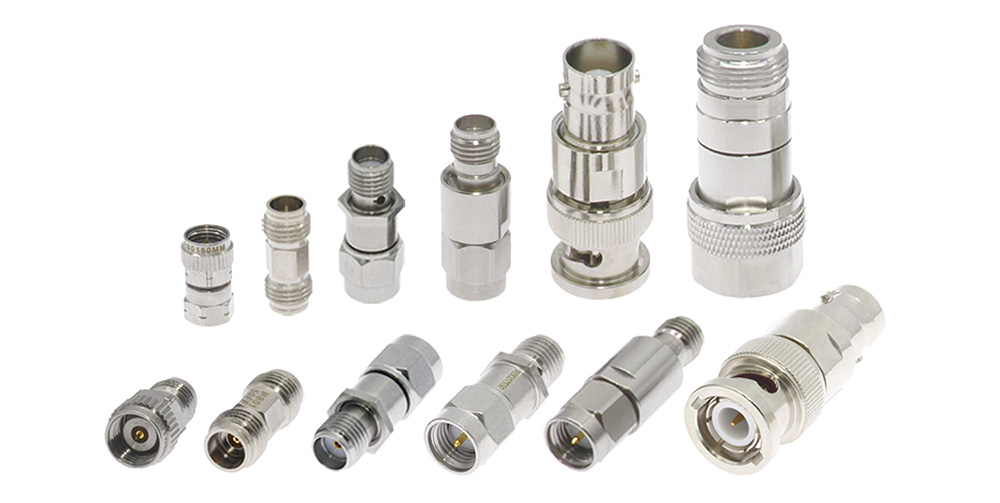

什么是隔直器？
射频隔直器是允许传输交流信号而不允许直流信号通过的重要组件。这是通过使用电容器来实现的，电容器是一种以受控方式存储和释放电能的装置。
在射频应用中，通常需要将某些组件与直流偏置隔离，这可能会导致干扰甚至损坏敏感组件。通过使用射频隔直器，只允许交流信号通过，同时消除直流信号，确保这些组件的正常功能。
隔直器如何工作？
隔直器的工作原理是使用电容器来阻止 DC 电压，同时允许 AC 电压通过。电容器是在电场中储存能量的电子元件。当直流电压施加到电容器时，它会充电并阻止任何进一步的直流电流流动。但是，交流电压是不断变化方向的，所以电容是可以通过的。
在射频系统中，隔直器通常与信号路径串联放置。这意味着信号在到达系统中的下一个组件之前先通过直流阻断器。隔直器中的电容器充当信号中可能存在的任何直流电压的屏障，同时允许交流信号畅通无阻地通过。

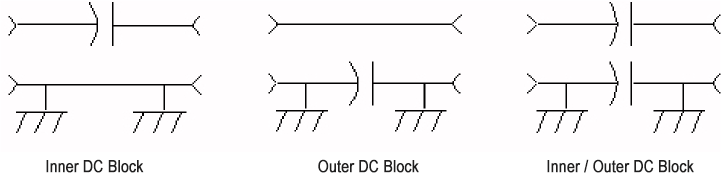

三种类型的隔直器
内隔直器
外隔直器
外隔直器有一个与外部导体串联放置的电容器。
内外隔直器
内外隔直器有一个与外部导体和内部导体串联的电容器。
如何选择合适的射频隔直器
在为您的特定应用选择合适的隔直器时，需要考虑多个因素，这些因素会影响设备的性能、耐用性和成本效益。让我们来看看在选择隔直器时应该考虑的一些最重要的因素。

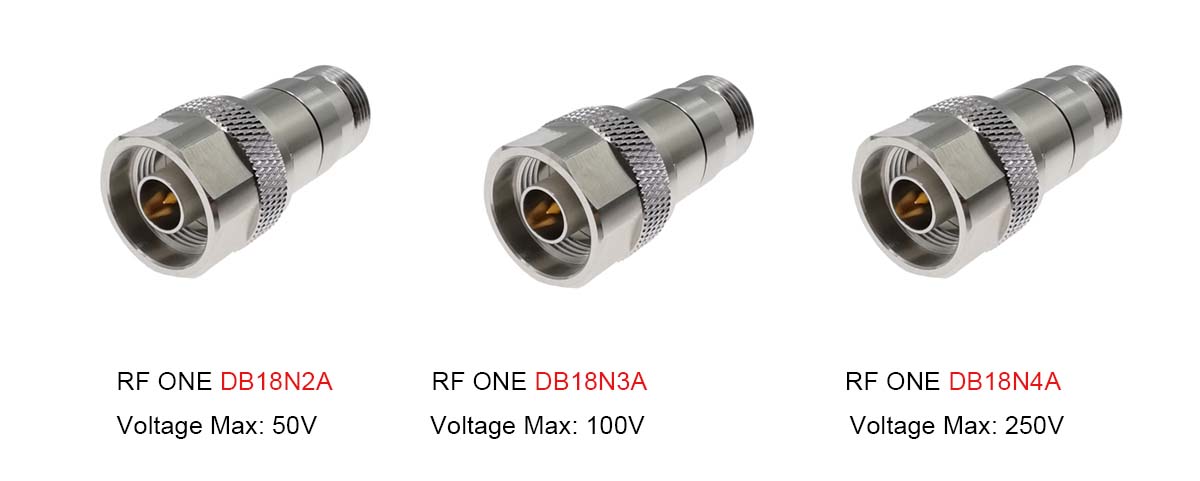

隔直器额定最大功率处理能力，这是指隔直器可以处理而不会损坏的最大功率水平。确保选择适合系统功率级别的隔直器，以避免损坏系统中的隔直器或其他组件。
阻抗
阻抗是电路中电流流动的阻力的量度。在射频系统中，阻抗匹配对于优化性能非常重要。确保为您的系统选择具有正确阻抗的隔直器，以避免反射和其他性能问题。
结论
总之，隔直器是射频应用中必不可少的组件，它通过阻断直流信号同时仅允许交流信号通过来为敏感组件提供保护。在为您的应用选择合适的隔直器时，请考虑频率范围、阻抗、最大输入功率、插入损耗等因素。通过选择正确的隔直器，您可以确保射频系统的最佳性能和耐用性。

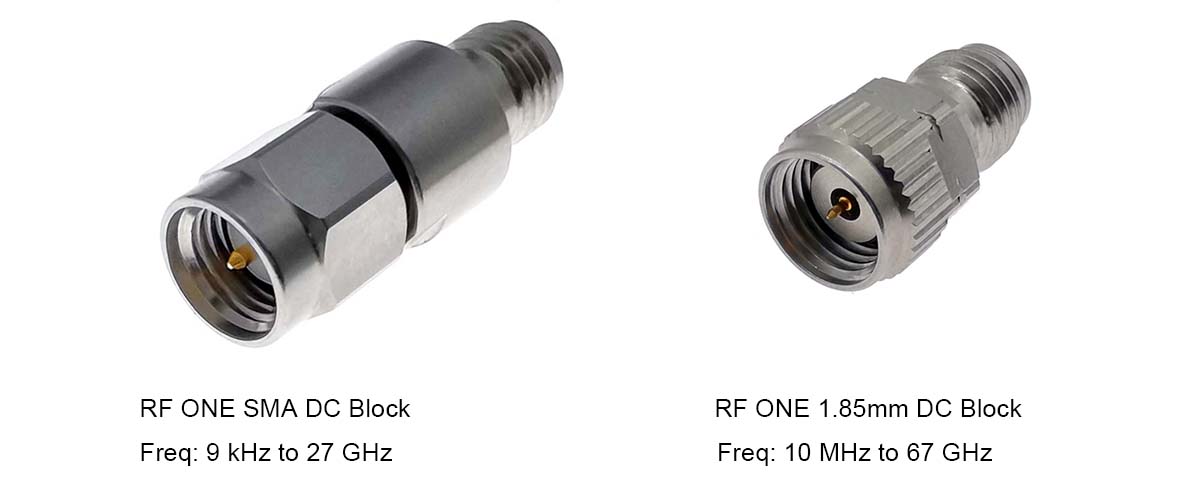

深圳如帆提供多种 1.85mm、2.4mm、2.92mm、N 型、SMA 内隔直器，具有宽频率范围、出色的回波损耗和极低的插入损耗。
