为您的射频系统选择合适的功分器
简介
功分器，也称为功率分配器，是射频和微波系统中的重要组件。它们在将输入功率分成具有精确功率分配比的多个输出信号方面发挥着关键作用。功率分配器类型的选择取决于多种因素，例如应用要求、频率范围和功率处理能力等。在本文中，我们将探讨射频系统中常用的不同类型的功率分配器，讨论它们的工作原理、优点，以及典型应用。
功率分配器的类型

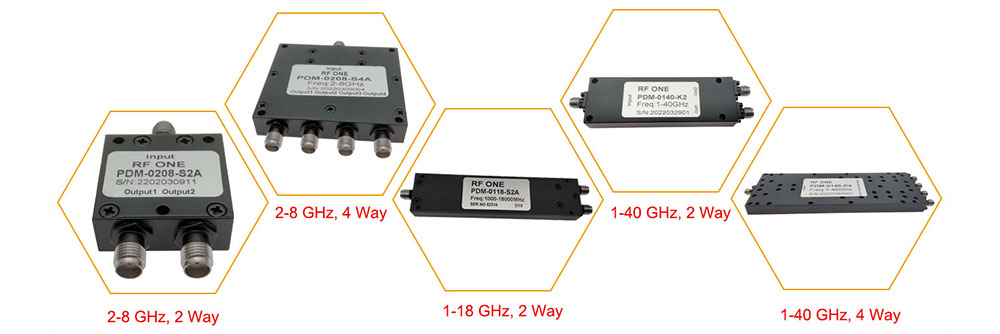

深圳如帆提供电阻功率分配器和威尔金森功率分配器。两种类型均可用于分配或合并射频信号。我们提供多种配置，包括 2 路到 16 路功率分配器，以满足各种信号分配要求。我们的功率分配器包含 1.85 毫米、2.4 毫米、2.92 毫米、BNC、N、SMA、TNC 和 7/16 DIN 等多种连接器选项，您可以将我们的功率分配器无缝集成到您现有的系统设置中。

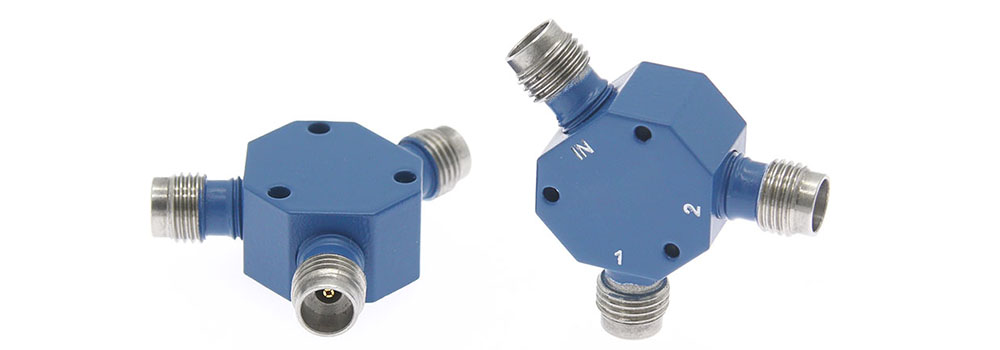

电阻式功率分配器是一种利用电阻元件将输入功率分成多个输出信号的功率分配器。它由按特定配置连接的电阻网络组成，以实现输出端口之间的均等功率分配。它们具有两个或多个输出，工作范围为直流到几千兆赫或更高。它们是低成本、小尺寸的功分器，经常用于低功率应用，在这些应用中可以承受它们的高损耗，并且它们的低成本和宽带特性很有吸引力。
威尔金森功率分配器是一种采用四分之一波长传输线段和阻抗变换来实现功率分配的功率分配器。威尔金森功率分配器通常用于需要均等功率分配和良好隔离的射频和微波系统。
电阻式功分器与威尔金森功分器的主要区别在于，威尔金森功分器的损耗更小，并且具有输出端口之间隔离的优势；同时，威尔金森功率分配器的低频范围 (fLOW) 通常只能到几百 MHz，而电阻功率分配器则可达直流。
如何选择功率分配器
在为您的特定应用选择功率分配器时，需要考虑几个重要因素。这些因素将影响设备的性能、耐用性和成本效益。让我们看一下选择功率分配器时应考虑的一些最重要的因素。
选择功率分配器时请考虑射频系统的频率范围。不同的分频器被设计为在特定的频率范围内运行。确保您选择的功率分配器可以处理您的应用所需的频率。将分频器的频率范围与系统的频带相匹配至关重要，以确保最佳性能和信号完整性。
电压驻波比 (VSWR) 和回波损耗是指示射频网络与负载和源阻抗匹配程度的指标。确保所有频率上良好的 50 欧姆匹配非常重要，以实现最佳性能并最大限度地减少系统内的反射。为了获得最佳性能，必须选择具有出色回波损耗性能的功率分配器。
插入损耗是指信号通过功率分配器时发生的功率损耗。最大限度地减少插入损耗以维持所需的功率分布至关重要。评估制造商提供的插入损耗规格，并为您的特定应用选择尽可能低值的功率分配器。较低的插入损耗可确保高效的功率分配并减少信号衰减。
隔离度是功率分配器的输出端口彼此隔离的程度。它测量功率分配器防止输出信号之间的干扰或串扰的有效性。高隔离对于确保输出信号保持独立且互不干扰至关重要。考虑功率分配器的隔离规格，并选择一款能够为您的应用要求提供足够隔离的功率分配器。
幅度平衡是衡量设备两个臂之间功率分配的均匀程度的指标。RF ONE Wilkinson 功率分配器的幅度平衡通常小于 0.3 dB。
相位平衡是功率分配器的两个输出臂之间的差分相移的量度。RF ONE Wilkinson 功率分配器的相位平衡通常小于 3 度。根据您的应用要求评估相位平衡规格。
功率处理能力决定了功率分配器在不降低其性能或造成损坏的情况下可以处理的最大功率水平。选择能够处理特定应用所需功率水平的功率分配器至关重要。考虑峰值功率、平均功率和功率分配要求等因素，以确保所选功率分配器能够有效处理功率级别。
功率分配器在射频系统中发挥着至关重要的作用，可实现精确的信号分配和功率分配。了解功率分配器的基本原理、类型、应用以及选择注意事项对于优化系统性能至关重要。通过考虑频率范围、功率处理能力、插入损耗、隔离和阻抗匹配等因素，您可以选择适合您特定需求的功率分配器。如果您对功分器有任何需求，请访问www.rfone.com.cn或通过sales@rfone.cn联系我们。
